本系統將領航、定位、繪圖、傳輸等功能融為一體，航空護林觀察員可應用它快速準確的定位火場和標繪火場態勢圖。 偵查標繪系統可采集GPS信號，實現了在電子地圖上進行實時領航.....
產品特點:
本系統將領航、定位、繪圖、傳輸等功能融為一體，航空護林觀察員可應用它快速準確的定位火場和標繪火場態勢圖。 偵查標繪系統可采集GPS信號，實現了在電子地圖上進行實時領航。觀察員可隨時在屏幕上看到自己的位置、坐標、航跡、 航線、航向、高度、速度、偏航距離等領航信息，又可直觀地在電子地圖上看到所在位置周圍的地物、地貌信息。標繪系統方便簡單的操作步驟，更適合航空護林觀察員實戰應用。同樣，地面撲火隊伍亦可隨時知道自己的準確地理位置，并且指揮員可以利用GPRS和CDMA無線網絡，將標繪好的火場態勢圖和文字形式的火情報告及時上傳到上級防火指揮部門。
功能簡介:
1、視圖功能
系統中存有相關地域的電子地圖，當飛行的時候，飛行觀察員可以通過觀察大屏幕看到飛機在電子地圖上(地形圖)飛行的軌跡，系統可以自動的顯示坐標、航向、速度、偏航距離等信息。
2、手寫功能
方便了觀察員在空中的作業，觀察員可以用標繪儀的“磁筆”把要反映的火場信息標繪在態勢圖上。方便觀察員標繪火場。
3、傳輸功能
利用GPRS或CDMA網絡實現空中與地面數據的無線傳輸，傳輸功能簡化工作流程、提高工作效率，提供了準確、清晰的火場情況，為航空護林指揮者提供實時信息。

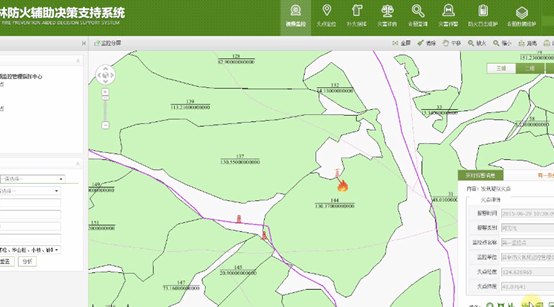

基本地理信息功能：地圖模式下，實現基礎地理數據、地形圖、林相圖和防火專題的分層顯示。顯示地圖的當前比例尺，并可按指定比例尺設置顯示。通過地圖瀏覽工具，可實現放大、縮小、漫游、全圖、選擇、查看、查找、定位、量算等操作。圖層控制樹可瀏覽各圖層，顯示并設置圖層屬性信息（如動態改變圖層的顯示比例范圍等）。
GPS跟蹤定位功能：
1、設置GPS的連接方式和位置跟蹤的符號等軌跡參數。
2、實時跟蹤：隨時顯示當前位置（坐標、速度、高度、方向等）和跟蹤軌跡，同時可按飛行方向旋轉地圖。
3、按時間、設備編號等信息查詢并回放跟蹤軌跡。
火情標繪功能：
在電子地圖上可自動(或手工)標繪火場態勢圖
1、墨水繪制：用手寫筆可在地形圖上直接用光亮筆和高亮筆工具任意畫圖。
2、擦除：可象橡皮一樣使用，分段或全部擦除所繪之圖。
3、元素標繪：在地形圖上可繪制點、線、面、文本、標注、軍標等元素，并可執行頂點編輯、符號修改、旋轉等操作。
4、元素布局：元素合并、相交、移除、疊加、移動、排序、對齊、翻轉等。
成果輸入輸出功能：標繪成果導入、導出：保存或加載繪制的火場態勢。
1、地圖輸出：將當前地形圖以jpg、gif、bmp等圖片格式進行保存。
2、地圖打?。哼x擇訂制地圖模版、設置紙張等，打印輸出當前地圖。
3、數據導入：支持 DXF、TAB、ShapeFile、E00等格式的轉換，作為臨時圖層添加到視圖中。
4、影像配準：按指定坐標系匹配圖像（jpg空間數據文件），將火場的和圖上要素進行關聯， 可以方便地獲知現場照片的所在位置及關聯的火場或地物，同一火場或地物可關聯多幅圖像。
