1.綜述
泵站是水利樞紐工程的主要設施，泵站設施為城市防洪排澇和和農村引水排灌起到關鍵作用。城市防汛排澇、城鎮水環境、深水井群和排水設施均面臨著采用現代信息化技術來進一步提升設施的要求。實現排水、井群、擋潮、排澇、引水等泵站自動化監控和集中調度管理，實時采集各種水情、工情數據是信息化建設的基礎。泵站綜合自動化監控系統主要應用于各種水利設施的泵站自動化監控的綜合調度管理，包括供水泵站、排水泵站、河道防汛排澇泵站群取水泵站等。
2.系統分析
泵站自動化系統由計算機監控系統、微機保護系統、多媒體工業電視系統以及網絡通訊系統組成，主要實現對水泵機組、水閘、配電系統、進出水池、直流系統、消防系統、技術供水系統、液壓系統及其它泵站運行重要部位與關鍵對象進行有效監視、監測，并做到必要數據、圖像、指令的上傳和接收。

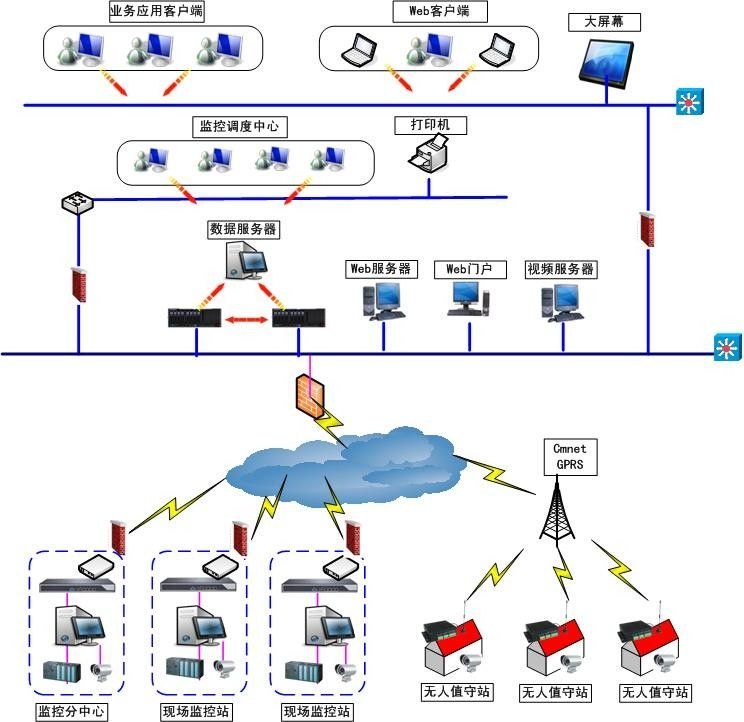

本系統由應用層、調度層、信息層、傳輸層、現場控制層等五部分組成。
1）現場控制層：現場泵站監控的基礎。安全、穩定、實時是泵站自動化監控的關鍵要素；同時有靈活的控制方式，能夠實現手動、自動切換，并且對系統運行無擾動。
2）傳輸層：傳輸層即通信網絡，將現場站點的數據和圖像信息傳輸給綜合監控中心。要求網絡環境安全、無阻塞。
3）信息層：負責監控中心數據匯集、處理、存儲、發布?？梢圆捎锚毩⒉杉蛘呷哂嗖杉?，對于采集設備要求運行穩定、通訊兼容性好、壓力承載力強。
4）調度層：泵站綜合自動化的核心。將數據圖形化、圖表化，以豐富的展示形式提供給調度工作人員，便利調度運營。
5）應用層：泵站綜合監控中心的上層應用。運營管理人員方便及時的對泵站綜合管理，實時掌握各地泵站的運行情況，決策快速相應，同時使得相關部門的協同工作更加方便及時。
3.綜合監控中心（2版）
1．數據圖形化、動態化、圖表化，全方位監控
在Windows環境下，充分利用Windows的圖形功能完善界面美觀的特點，將枯燥的數據使用圖形動態仿真展示，讓數據分析在線圖表化，讓相關業務人員容易理解，輕松地全方位監控。在大量數據集中的同時，如遇到緊急時刻，系統可以進行準確的通過聲光、語音等方式輸出報警。

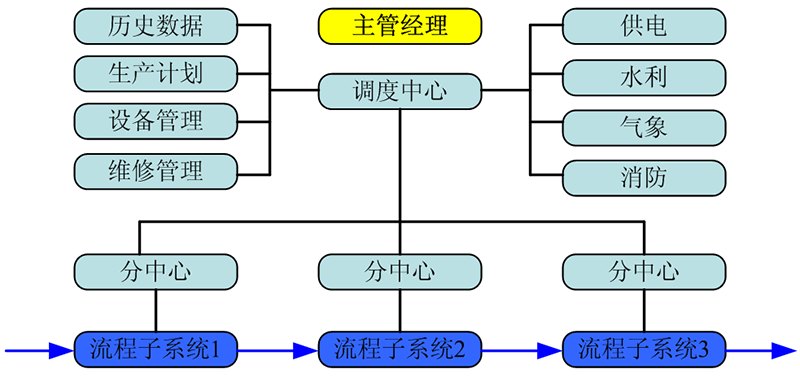

2．資源共享，管理及調度優化
除了完成正常的工藝調度外，同樣具有成本管理、資源調配的要求。使多部門集中協同工作，數據資源共享，設備合理分配調用、避免信息孤島和決策執行遲滯的問題，從而優化了管理和調度，有效的節約成本。
3.集中監控、分散控制，響應迅速
監控中心集中監測各個泵站的運行狀況，統一管理調度;同時可以對無人值守站進行遠程控制，遠程控制各泵站每臺水泵、閥門的啟停工作，遠程切換各泵站每臺排水泵的控制模式。
現地監控站負責當地泵站的運行、管理，同時聽從監控中心的統一指揮調度。

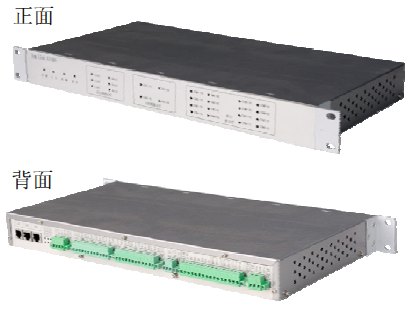

4.毫秒級采集、協議兼容性強，數據匯集效率高
擁有強大的數據庫和網絡采集功能。配有實時數據庫，可存儲各種數據，如模擬量、離散童、字符型等，實現與外部設備的數據交換;采集設備兼容多種復雜通訊協議，可以和現場實現數據同步，同時有良好的可擴展性;采集設備可以進行網絡隔離，以保證數據安全。
5.視頻監視，延伸管理調度人員的視野
通過信息傳輸網將視頻傳輸至信息中心，實現實時監視、視頻數據存儲，回放，并可遠程控制攝像機的變焦，拍攝方向。無人值守泵站可以定時回傳現場實時照片和視頻圖像。

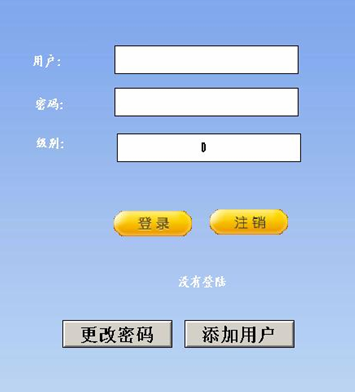

6. 用戶權限制，保證系統安全高效
設置不同等級的用戶權限，如系統管理員、工程師、班長、操作員等，不同的用戶權限監控和管理不同的內容。在系統上的任何操作必須在用戶登錄狀態下，同時可以開啟操作記錄功能，將用戶的關鍵操作記錄下來。
7. 系統主要功能模塊
◆ 實時仿真監測
◆ 遠程控制功能
◆ 數據存儲
◆ 實時、歷史報表
◆ 實時、歷史曲線
◆ 報警功能
◆ 視頻監視
◆ 權限管理
4.現地監控站(2版)

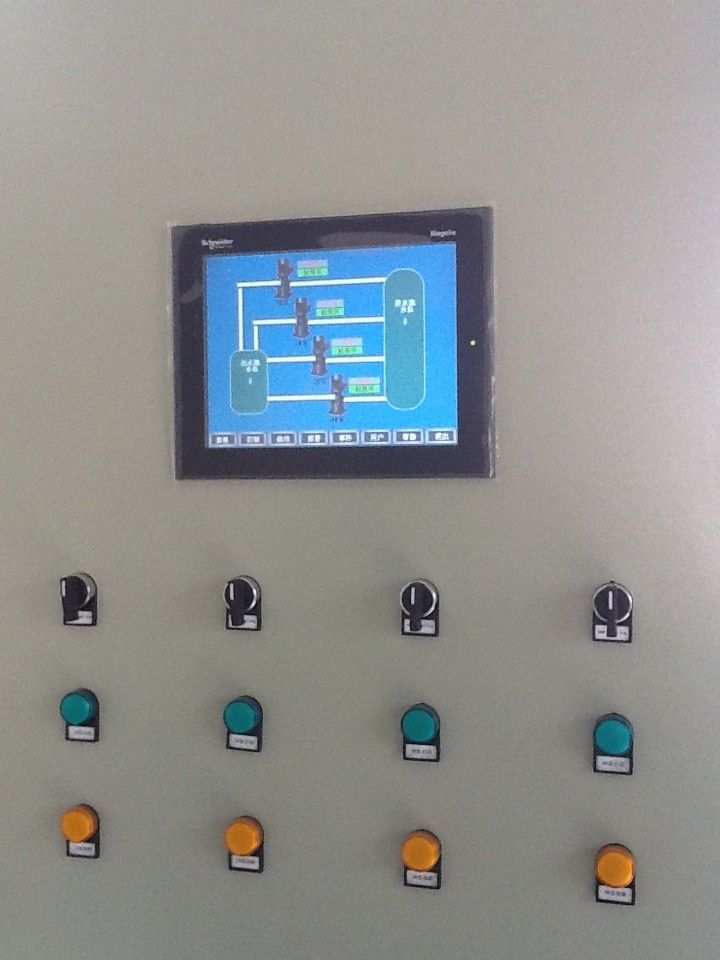

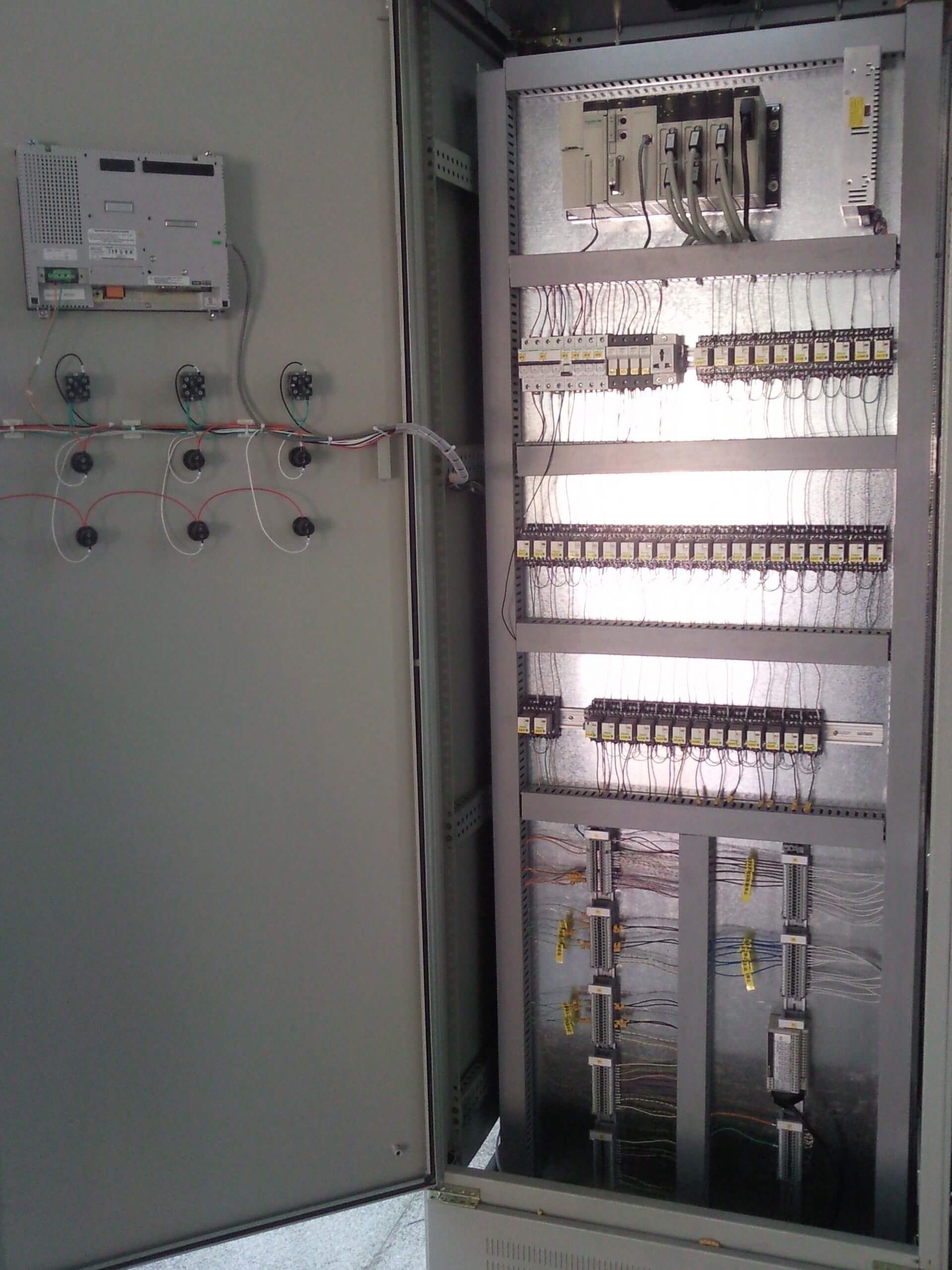

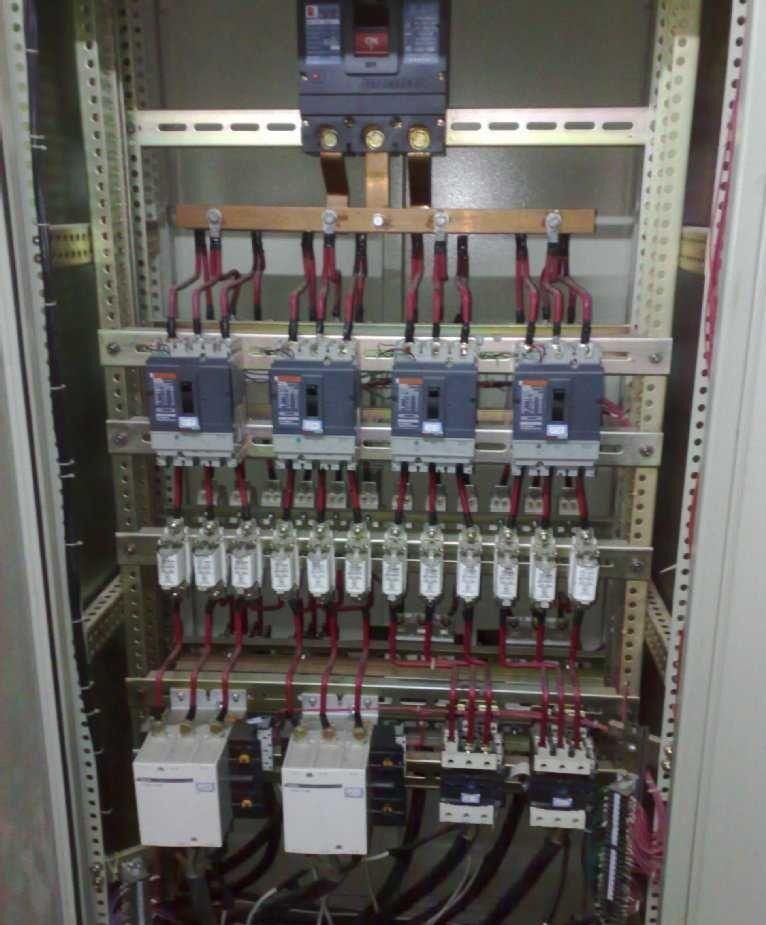

電氣自動控制：
泵站運行穩定與電氣、自控有直接的關系，供配電、水泵啟動方式、控制方式、電氣控制產品選型、軟件的穩定性、人性化等都會影響到泵站穩定運行。
5. 典型案例（2版）
宿遷工情自動化監控系統
宿遷地處淮河和沂沭泗兩大水系下游，承泄上中游地區21萬平方公里面積的洪水。擁有洪澤湖、駱馬湖兩大天然淡水湖，新沂河、京杭大運河、淮河、古黃河等10條流域性河道、向陽水庫等39座小水庫，水域面積達350萬畝。因此，對于宿遷，城市防洪尤為重要，建設了防汛工情自動化系統，主要包括船行灌區自動化、自來水公司一廠、二廠、駱馬湖取水泵站、運河取水泵站、截污導流泵站、城南排澇站、城南污水廠、五臺山路泵站、汕頭路東、西泵站等。

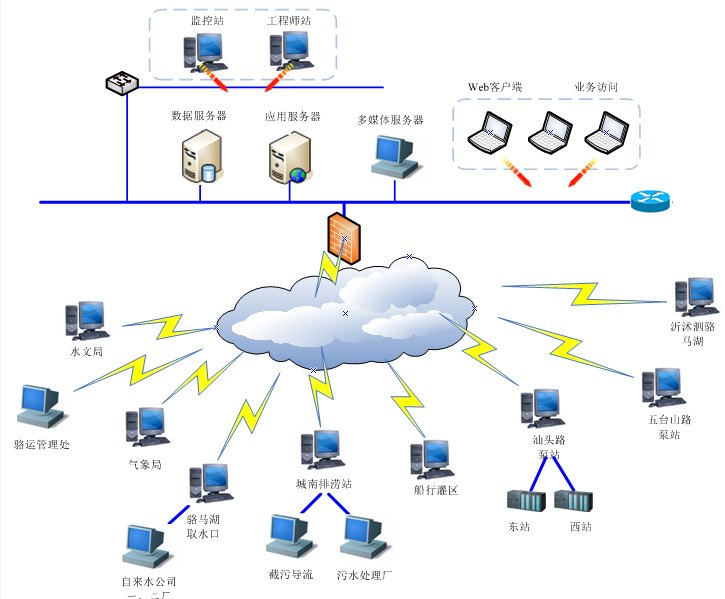

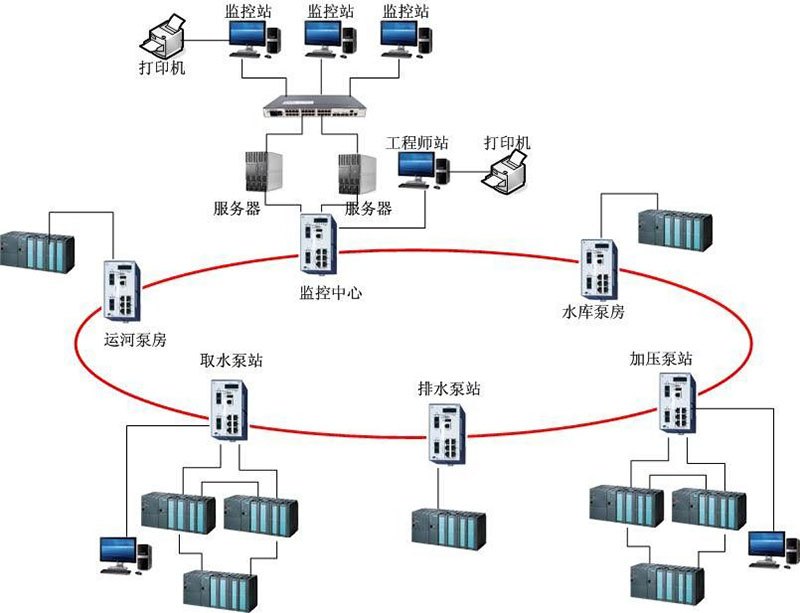

防汛工情系統網絡拓撲：

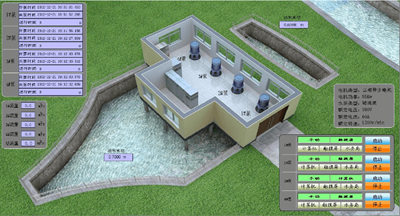

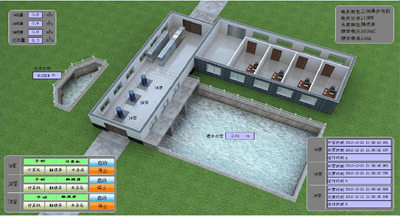

實時監控：
除了將枯燥的數據使用圖形動態仿真展示，還加入了3D顯示效果，使監控和業務操作更加形象直觀。

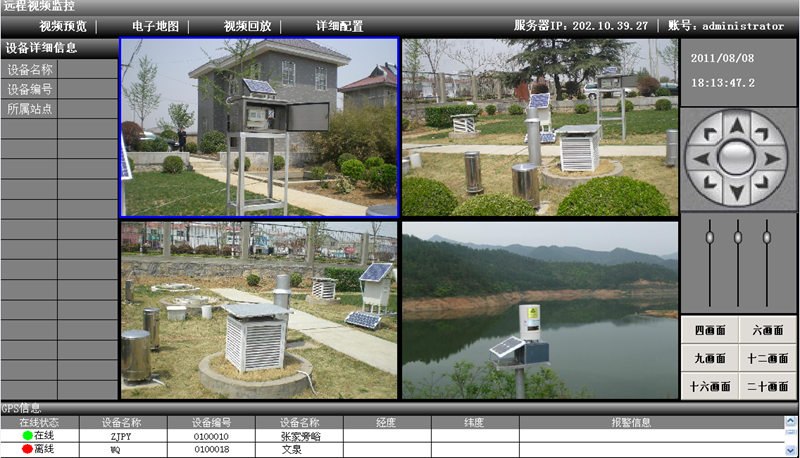

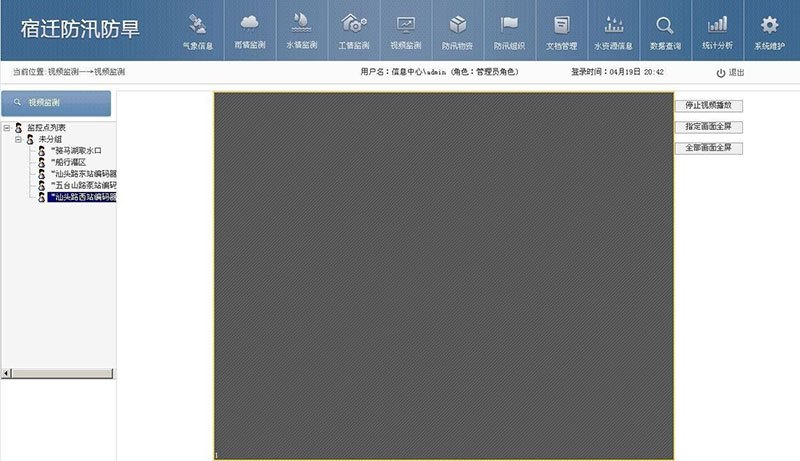

視頻監控：
本系統中采用硬盤錄像及遠程傳輸系統實現對所有采集點的顯示、錄像和回放以及遠程瀏覽。在視頻監控操作界面上，能動態的加載在線視頻信號的列表。

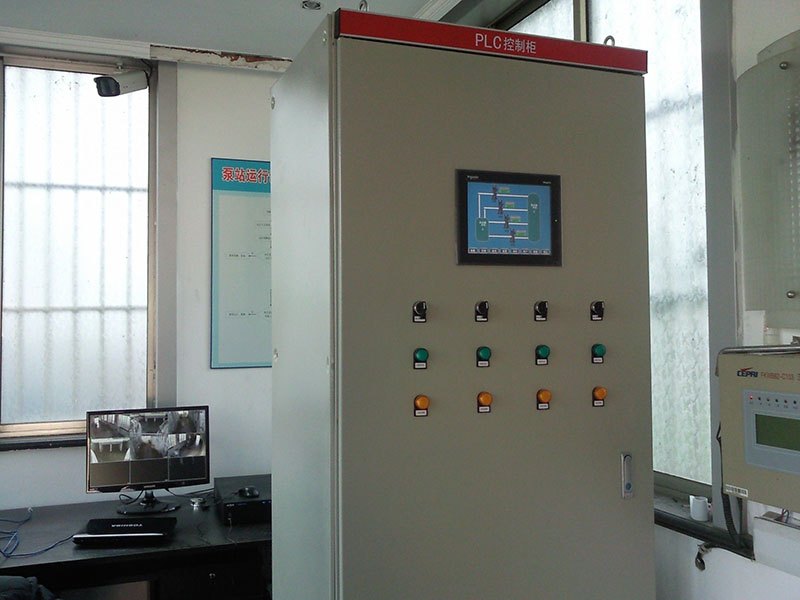

現場調試
